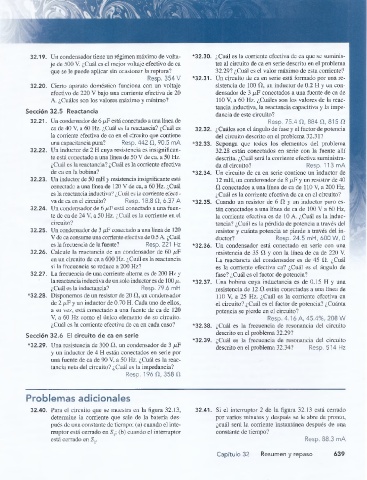

P. 658
32.19. Un condensador tiene un régimen máximo de volta *32.30. ¿Cuál es la corriente efectiva de ca que se suminis
je de 500 V. ¿Cuál es el mejor voltaje efectivo de ca tra al circuito de ca en serie descrito en el problema
que se le puede aplicar sin ocasionar la ruptura? 32.29? ¿Cuál es el valor máximo de esta comente?
Resp. 354V *32.31. Un circuito de ca en serie está formado por una re
32.20. Cierto aparato doméstico funciona con un voltaje sistencia de 100 íl, un inductor de 0.2 H y un con
efectivo de 220 V bajo una corriente efectiva de 20 densador de 3 ¡jlF conectados a una fuente de ca de
A. ¿Cuáles son los valores máximo y mínimo? 110 V, a 60 Hz. ¿Cuáles son los valores de la reac
tancia inductiva, la reactancia capacitiva y la impe
Sección 32.5 Reactancia
dancia de este circuito?
32.21. Un condensador de 6 /jlF está conectado a una línea de Resp. 75.4 íl, 884 íl, 815 íl
ca de 40 V, a 60 Hz. ¿Cuál es la reactancia? ¿Cuál es ¿Cuáles son el ángulo de fase y el factor de potencia
la comente efectiva de ca en el circuito que contiene del circuito descrito en el problema 32.31?
una capacitancia pura? Resp. 442 íl, 90.5 mA Suponga que todos los elementos del problema
32.22. Un inductor de 2 H cuya resistencia es insignifican 32.28 están conectados en serie con la fuente allí
te está conectado a una línea de 50 V de ca, a 50 Hz. descrita. ¿Cuál será la corriente efectiva suministra
¿Cuál es la reactancia? ¿Cuál es la corriente efectiva da al circuito? Resp. 113 mA
de ca en la bobina? *32.34. Un circuito de ca en serie contiene un inductor de
32.23. Un inductor de 50 mH y resistencia insignificante está 12 mH, un condensador de 8 /xF y un resistor de 40
conectado a una línea de 120 V de ca, a 60 Hz. ¿Cuál íl conectados a una línea de ca de 110 V, a 200 Hz.
es la reactancia inductiva? ¿Cuál es la corriente efecti ¿Cuál es la corriente efectiva de ca en el circuito?
va de ca en el circuito? Resp. 18.8 íl, 6.37 A *32.35. Cuando un resistor de 6 íl y un inductor puro es
32.24. Un condensador de 6 /xF está conectado a una fuen tán conectados a una línea de ca de 100 V a 60 Hz,
te de ca de 24 V, a 50 Hz. ¿Cuál es la corriente en el la corriente efectiva es de 10 A. ¿Cuál es la induc
circuito? tancia? ¿Cuál es la pérdida de potencia a través del
32.25. Un condensador de 3 /jF conectado a una línea de 120 resistor y cuánta potencia se pierde a través del in
V de ca consume una comente efectiva de 0.5 A. ¿Cuál ductor? Resp. 24.5 mH, 600 W, 0
es la frecuencia de la fuente? Resp. 221 Hz *32.36. Un condensador está conectado en serie con una
32.26. Calcule la reactancia de un condensador de 60 /jlF resistencia de 35 íl y con la línea de ca de 220 V.
en un circuito de ca a 600 Hz. ¿Cuál es la reactancia La reactancia del condensador es de 45 íl. ¿Cuál
si la frecuencia se reduce a 200 Hz? es la comente efectiva ca? ¿Cuál es el ángulo de
32.27. La frecuencia de una comente alterna es de 200 Hz y fase? ¿Cuál es el factor de potencia?
la reactancia inductiva de un solo inductor es de 100 *32.37. Una bobina cuya inductancia es de 0.15 H y una
¿Cuál es la inductancia? Resp. 79.6 mH resistencia de 12 íl están conectadas a una línea de
*32.28. Disponemos de un resistor de 20 íl, un condensador 110 V, a 25 Hz. ¿Cuál es la corriente efectiva en
de 2 ¿uF y un inductor de 0.70 H. Cada uno de ellos, el circuito? ¿Cuál es el factor de potencia? ¿Cuánta
a su vez, está conectado a una fuente de ca de 120 potencia se pierde en el circuito?
V, a 60 Hz como el único elemento de su circuito. Resp. 4.16 A, 45.4%, 208 W
¿Cuál es la corriente efectiva de ca en cada caso? *32.38. ¿Cuál es la frecuencia de resonancia del circuito
descrito en el problema 32.29?
Sección 32.6 El circuito de ca en serie
*32.39. ¿Cuál es la frecuencia de resonancia del circuito
*32.29. Una resistencia de 300 íl, un condensador de 3 /xF
descrito en el problema 32.34? Resp. 514 Hz
y un inductor de 4 H están conectados en serie por
una fuente de ca de 90 V, a 50 Hz. ¿Cuál es la reac
tancia neta del circuito? ¿Cuál es la impedancia?
Resp. 196 íl, 358 í l
Problemas adicionales
32.40. Para el circuito que se muestra en la figura 32.13, 32.41. Si el interruptor 2 de la figura 32.13 está cerrado
determine la corriente que sale de la batería des por varios minutos y después se le abre de pronto,
pués de una constante de tiempo: (a) cuando el inte ¿cuál será la corriente instantánea después de una
rruptor está cerrado en S ; (b) cuando el interruptor constante de tiempo?
está cerrado en Sr Resp. 88.3 mA
Capítulo 32 Resumen y repaso 639
