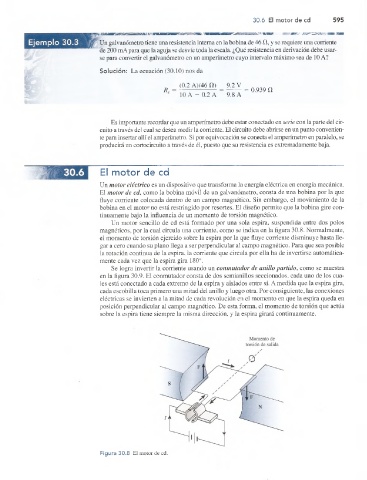

Page 614 - Física Tippens: Conceptos y Aplicaciones, Séptima Edición Revisada

30.6 El motor de cd 595
war wa
Un galvanómetro tiene una resistencia interna en la bobina de 46 íl, y se requiere una corriente
de 200 mApara que la aguja se desvíe toda la escala. ¿Qué resistencia en derivación debe usar­
se para convertir el galvanómetro en un amperímetro cuyo intervalo máximo sea de 10 A?

Solución: La ecuación (30.10) nos da
(0.2 A)(46 fí) _ 9.2 V
= 0.939 O
10 A - 0.2 A _ 9.8 A

Es importante recordar que un amperímetro debe estar conectado en serie con la parte del cir­
cuito a través del cual se desea medir la corriente. El circuito debe abrirse en un punto convenien­
te para insertar allí el amperímetro. Si por equivocación se conecta el amperímetro en paralelo, se
producirá un cortocircuito a través de él, puesto que su resistencia es extremadamente baja.

E! motor de cd

Un motor eléctiico es un dispositivo que transforma la energía eléctrica en energía mecánica.
El motor de cd, como la bobina móvil de un galvanómetro, consta de una bobina por la que
fluye corriente colocada dentro de un campo magnético. Sin embargo, el movimiento de la
bobina en el motor no está restringido por resortes. El diseño permite que la bobina gire con­
tinuamente bajo la influencia de un momento de torsión magnético.
Un motor sencillo de cd está formado por una sola espira, suspendida entre dos polos
magnéticos, por la cual circula una corriente, como se indica en la figura 30.8. Normalmente,
el momento de torsión ejercido sobre la espira por la que fluye corriente disminuye hasta lle­
gar a cero cuando su plano llega a ser perpendicular al campo magnético. Para que sea posible
la rotación continua de la espira, la corriente que circula por ella ha de invertirse automática­
mente cada vez que la espira gira 180°.
Se logra invertir la corriente usando un conmutador de anillo partido, como se muestra
en la figura 30.9. El conmutador consta de dos semianillos seccionados, cada uno de los cua­
les está conectado a cada extremo de la espira y aislados entre sí. A medida que la espira gira,
cada escobilla toca primero una mitad del anillo y luego otra. Por consiguiente, las conexiones
eléctricas se invierten a la mitad de cada revolución en el momento en que la espira queda en
posición perpendicular al campo magnético. De esta forma, el momento de torsión que actúa
sobre la espira tiene siempre la misma dirección, y la espira girará continuamente.

Figura 30.8 El motor de cd.
