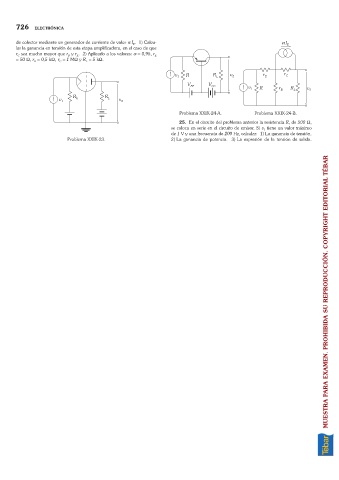

726 ELECTRÓNICA

de colector mediante un generador de corriente de valor a I . 1) Calcu-
E
lar la ganancia en tensión de esta etapa amplificadora, en el caso de que
r sea mucho mayor que r y r . 2) Aplicarlo a los valores: a =0,95, r E
E
B
C
=50 W, r =0,5 kW, r =1 MW y R =5 kW.
L
B
C

Problema XXIX-24-A. Problema XXIX-24-B.
25. En el circuito del problema anterior la resistencia R, de 500 W,
se coloca en serie en el circuito de emisor. Si v tiene un valor máximo
1
de 1 V y una frecuencia de 200 Hz, calcular: 1) La ganancia de tensión.
Problema XXIX-23. 2) La ganancia de potencia. 3) La expresión de la tensión de salida. MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
