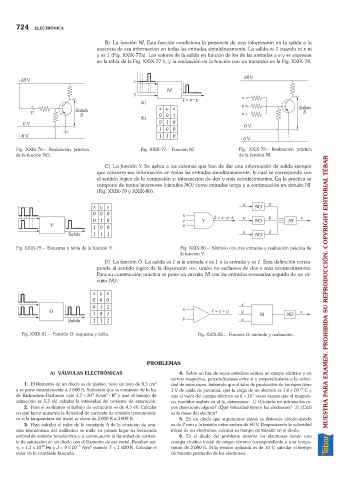

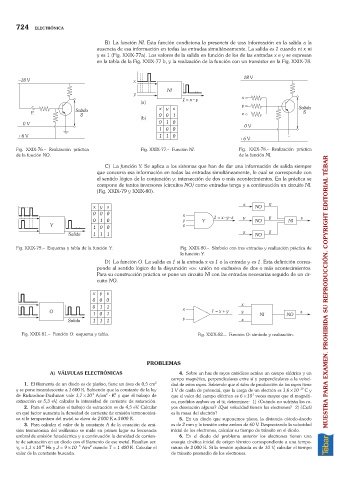

724 ELECTRÓNICA
B) La función NI. Esta función condiciona la presencia de una información en la salida a la
ausencia de esa información en todas las entradas simultáneamente. La salida es 1 cuando ni x ni
y es 1 (Fig. XXIX-77a). Los valores de la salida en función de los de las entradas x e y se expresan
en la tabla de la Fig. XXIX-77 b, y la realización de la función con un transistor en la Fig. XXIX-78.
Fig. XXIX-76. Realización práctica Fig. XXIX-77. Función NI. Fig. XXIX-78. Realización práctica
de la función NO. de la función NI.
C) La función Y. Se aplica a los sistemas que han de dar una información de salida siempre
que concurra esa información en todas las entradas simultáneamente, lo cual se corresponde con
el sentido lógico de la conjunción y: intersección de dos o más acontecimientos. En la práctica se
compone de tantos inversores (circuitos NO) como entradas tenga y a continuación un circuito NI.
(Fig. XXIX-79 y XXIX-80).
Fig. XXIX-79. Esquema y tabla de la función Y. Fig. XXIX-80. Símbolo con tres entradas y realización práctica de
la función Y.
D) La función O. La salida es 1 si la entrada x es 1 o la entrada y es 1. Esta definición corres-
ponde al sentido lógico de la disyunción «o»: unión no exclusiva de dos o más acontecimientos.
Para su construcción práctica se pone un circuito NI con las entradas necesarias seguido de un cir-
cuito NO. MUESTRA PARA EXAMEN. PROHIBIDA SU REPRODUCCIÓN. COPYRIGHT EDITORIAL TÉBAR
Fig. XXIX-81. Función O: esquema y tabla. Fig. XXIX-82. Función O: símbolo y realización.
PROBLEMAS
A) VÁLVULAS ELECTRÓNICAS 4. Sobre un haz de rayos catódicos actúan un campo eléctrico y un
campo magnético, perpendiculares entre sí y perpendiculares a la veloci-
1. El filamento de un diodo es de platino, tiene un área de 0,5 cm 2 dad de estos rayos. Sabiendo que el tubo de producción de los rayos tiene
y se pone incandescente a 1 600 K. Sabiendo que la constante de la ley 1 V de caída de potencial, que la carga de un electrón es 1,6 ´10 19 C y
2
de Richardson-Dushman vale 1,7 ´10 A/cm . K y que el trabajo de que el valor del campo eléctrico es 6 ´10 veces mayor que el magnéti-
2
4
5
extracción es 5,3 eV, calcular la intensidad de corriente de saturación. co, medidos ambos en el SI, determinar: 1) ¿Cuándo no sufrirán los ra-
2. Para el wolframio el trabajo de extracción es de 4,5 eV. Calcular yos desviación alguna? ¿Qué velocidad tienen los electrones? 2) ¿Cuál
en qué factor aumenta la densidad de corriente de emisión termonoióni- es la masa del electrón?
ca si la temperatura del metal se eleva de 2000 K a 3000 K. 5. En un diodo que suponemos plano, la distancia cátodo-ánodo
3. Para calcular el valor de la constante A de la ecuación de emi- es de 2 mm y la tensión entre ambos de 60 V. Despreciando la velocidad
sión termoiónica del wolframio se mide en primer lugar su frecuencia inicial de los electrones, calcular su tiempo de tránsito en el diodo.
umbral de emisión fotoeléctrica y a continuación la densidad de corrien- 6. En el diodo del problema anterior los electrones tienen una
te de saturación en un diodo con el filamento de ese metal. Resultan ser: energía cinética inicial de origen térmico correspondiente a una tempe-
2
n =1,1 ´10 15 Hz y J =9 ´10 5 A/m cuando T =1 420 K. Calcular el ratura de 2 000 K. Si la tensión aplicada es de 10 V, calcular el tiempo
0
valor de la constante buscada. de tránsito promedio de los electrones.
