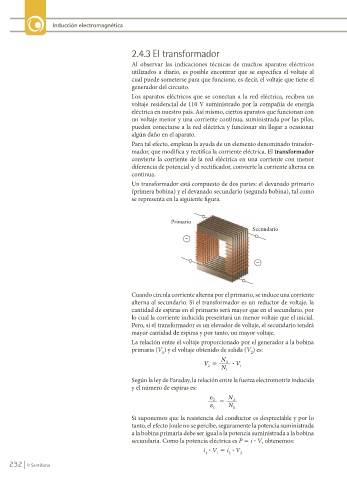

Inducción electromagnética

2.4.3 El transformador
Al observar las indicaciones técnicas de muchos aparatos eléctricos
utilizados a diario, es posible encontrar que se especifica el voltaje al
cual puede someterse para que funcione, es decir, el voltaje que tiene el
generador del circuito.
Los aparatos eléctricos que se conectan a la red eléctrica, reciben un
voltaje residencial de 110 V suministrado por la compañía de energía
eléctrica en nuestro país. Así mismo, ciertos aparatos que funcionan con
un voltaje menor y una corriente continua, suministrada por las pilas,
pueden conectarse a la red eléctrica y funcionar sin llegar a ocasionar
algún daño en el aparato.
Para tal efecto, emplean la ayuda de un elemento denominado transfor-
mador, que modifica y rectifica la corriente eléctrica. El transformador
convierte la corriente de la red eléctrica en una corriente con menor
diferencia de potencial y el rectificador, convierte la corriente alterna en
continua.
Un transformador está compuesto de dos partes: el devanado primario
(primera bobina) y el devanado secundario (segunda bobina), tal como
se representa en la siguiente figura.

Primario
Secundario

Cuando circula corriente alterna por el primario, se induce una corriente
alterna al secundario. Si el transformador es un reductor de voltaje, la
cantidad de espiras en el primario será mayor que en el secundario, por
lo cual la corriente inducida presentará un menor voltaje que el inicial.
Pero, si el transformador es un elevador de voltaje, el secundario tendrá
mayor cantidad de espiras y por tanto, un mayor voltaje.
La relación entre el voltaje proporcionado por el generador a la bobina
primaria (V ) y el voltaje obtenido de salida (V ) es:
1 2
N
V 5 N 2 1 ? V 1
2
Según la ley de Faraday, la relación entre la fuerza electromotriz inducida
y el número de espiras es:
� 2 � N 2
� 1 N 1
Si suponemos que la resistencia del conductor es despreciable y por lo
tanto, el efecto Joule no se percibe, seguramente la potencia suministrada
a la bobina primaria debe ser igual a la potencia suministrada a la bobina
secundaria. Como la potencia eléctrica es P 5 i ? V, obtenemos:
i ? V 5 i ? V 2
2
1
1
