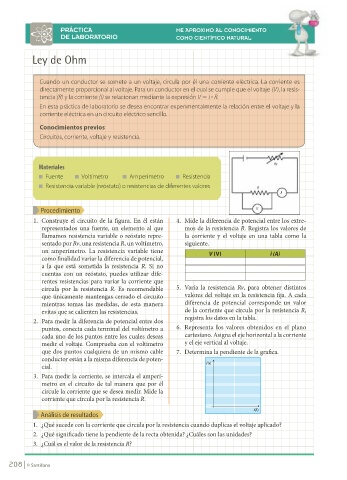

PRÁCTICA ME APROXIMO AL CONOCIMIENTO
DE LABORATORIO COMO CIENTÍFICO NATURAL

Ley de Ohm

Cuando un conductor se somete a un voltaje, circula por él una corriente eléctrica. La corriente es
directamente proporcional al voltaje. Para un conductor en el cual se cumple que el voltaje (V), la resis-
tencia (R) y la corriente (i) se relacionan mediante la expresión V i R.
En esta práctica de laboratorio se desea encontrar experimentalmente la relación entre el voltaje y la
corriente eléctrica en un circuito eléctrico sencillo.
Conocimientos previos
Circuitos, corriente, voltaje y resistencia.

Rv
Materiales
■ Fuente ■ Voltímetro ■ Amperímetro ■ Resistencia
■ Resistencia variable (reóstato) o resistencias de diferentes valores R
A

Procedimiento V
1. Construye el circuito de la fi gura. En él están 4. Mide la diferencia de potencial entre los extre-
representados una fuente, un elemento al que mos de la resistencia R. Registra los valores de
llamamos resistencia variable o reóstato repre- la corriente y el voltaje en una tabla como la
sentado por Rv, una resistencia R, un voltímetro, siguiente.
un amperímetro. La resistencia variable tiene
V (V) i (A)
como fi nalidad variar la diferencia de potencial,
a la que está sometida la resistencia R. Si no
cuentas con un reóstato, puedes utilizar dife-
rentes resistencias para variar la corriente que
circula por la resistencia R. Es recomendable 5. Varía la resistencia Rv, para obtener distintos
que únicamente mantengas cerrado el circuito valores del voltaje en la resistencia fi ja. A cada
mientras tomas las medidas, de esta manera diferencia de potencial corresponde un valor
evitas que se calienten las resistencias. de la corriente que circula por la resistencia R,
registra los datos en la tabla.
2. Para medir la diferencia de potencial entre dos
puntos, conecta cada terminal del voltímetro a 6. Representa los valores obtenidos en el plano
cada uno de los puntos entre los cuales deseas cartesiano. Asigna el eje horizontal a la corriente
medir el voltaje. Comprueba con el voltímetro y el eje vertical al voltaje.
que dos puntos cualquiera de un mismo cable 7. Determina la pendiente de la grafi ca.
conductor están a la misma diferencia de poten-
cial. V(v)
3. Para medir la corriente, se intercala el amperí-
metro en el circuito de tal manera que por él
circule la corriente que se desea medir. Mide la
corriente que circula por la resistencia R.

I(A)
Análisis de resultados
1. ¿Qué sucede con la corriente que circula por la resistencia cuando duplicas el voltaje aplicado?
2. ¿Qué signifi cado tiene la pendiente de la recta obtenida? ¿Cuáles son las unidades?
3. ¿Cuál es el valor de la resistencia R?

208 © Santillana
