Componente: Procesos físicosProcesos físicos

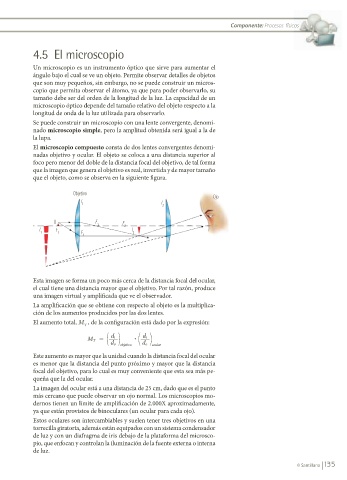

4.5 El microscopio

Un microscopio es un instrumento óptico que sirve para aumentar el
ángulo bajo el cual se ve un objeto. Permite observar detalles de objetos
que son muy pequeños, sin embargo, no se puede construir un micros-
copio que permita observar el átomo, ya que para poder observarlo, su
tamaño debe ser del orden de la longitud de la luz. La capacidad de un
microscopio óptico depende del tamaño relativo del objeto respecto a la
longitud de onda de la luz utilizada para observarlo.
Se puede construir un microscopio con una lente convergente, denomi-
nado microscopio simple, pero la amplitud obtenida será igual a la de
la lupa.
El microscopio compuesto consta de dos lentes convergentes denomi-
nadas objetivo y ocular. El objeto se coloca a una distancia superior al
foco pero menor del doble de la distancia focal del objetivo, de tal forma
que la imagen que genera el objetivo es real, invertida y de mayor tamaño
que el objeto, como se observa en la siguiente figura.

Objetivo Ojo
I 1 I 2

O F 1 F
I F 2 I
1 1 F 2
1

Esta imagen se forma un poco más cerca de la distancia focal del ocular,
el cual tiene una distancia mayor que el objetivo. Por tal razón, produce
una imagen virtual y amplificada que ve el observador.
La amplificación que se obtiene con respecto al objeto es la multiplica-
ción de los aumentos producidos por las dos lentes.
El aumento total, M , de la configuración está dado por la expresión:
T
( d i ) ( d i )
M T 5 ?
d o objetivo d o ocular
Este aumento es mayor que la unidad cuando la distancia focal del ocular
es menor que la distancia del punto próximo y mayor que la distancia
focal del objetivo, para lo cual es muy conveniente que esta sea más pe-
queña que la del ocular.
La imagen del ocular está a una distancia de 25 cm, dado que es el punto
más cercano que puede observar un ojo normal. Los microscopios mo-
dernos tienen un límite de amplificación de 2.000X aproximadamente,
ya que están provistos de binoculares (un ocular para cada ojo).
Estos oculares son intercambiables y suelen tener tres objetivos en una
torrecilla giratoria, además están equipados con un sistema condensador
de luz y con un diafragma de iris debajo de la plataforma del microsco-
pio, que enfocan y controlan la iluminación de la fuente externa o interna
de luz.
