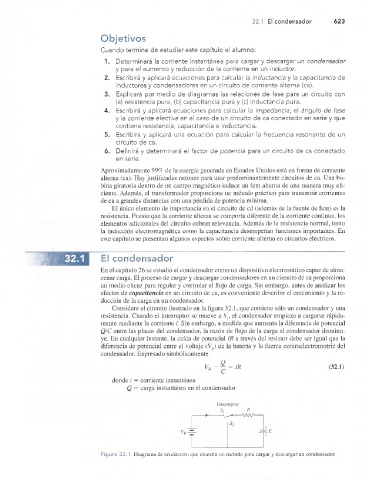

32.1  El  condensador     623

                                 Objetivos

                                 Cuando termine de  estudiar este capítulo  el  alumno:
                                  1.  Determinará  la  corriente  instantánea  para  cargar y descargar un  condensador
                                      y para  el  aumento y  reducción  de  la  comente  en  un  inductor.
                                  2.  Escribirá y aplicará  ecuaciones para  calcular la  ¡nductancia y la  capacitancia de
                                      inductores y condensadores en  un  circuito  de  corriente  alterna  (ca).
                                  3.  Explicará  por  medio  de  diagramas  las  relaciones  de  fase  para  un  circuito  con
                                      (a)  resistencia  pura,  (b)  capacitancia  pura y (c)  ¡nductancia  pura.
                                  4.  Escribirá  y  aplicará  ecuaciones  para  calcular  la  impedancia, el  ángulo  de  fase
                                      y  la  corriente efectiva en  el  caso de  un  circuito de  ca  conectado en  serie y que
                                      contiene  resistencia,  capacitancia  e  ¡nductancia.
                                  5.  Escribirá  y  aplicará  una  ecuación  para  calcular  la  frecuencia  resonante  de  un
                                      circuito de  ca.
                                  6.  Definirá  y determinará  el  factor de potencia para  un  circuito  de  ca  conectado
                                      en  serie.
                                 Aproximadamente 99% de la energía generada en Estados Unidos está en forma de corriente
                                 alterna (ca). Hay justificadas razones para usar predominantemente circuitos de ca.  Una bo­
                                 bina giratoria dentro de un campo magnético induce un fem alterna de una manera muy efi­
                                 ciente. Además,  el transformador proporciona un método práctico para transmitir corrientes
                                 de ca a grandes distancias con una pérdida de potencia mínima.
                                    El único elemento de importancia en el circuito de cd (además de la fuente de fem) es la
                                 resistencia. Puesto que la corriente alterna se comporta diferente de la corriente continua, los
                                 elementos adicionales del circuito cobran relevancia. Además de la resistencia normal, tanto
                                 la inducción electromagnética como la capacitancia desempeñan funciones importantes.  En
                                 este capítulo se presentan algunos aspectos sobre corriente alterna en circuitos eléctricos.

                                 El  condensador

                                 En el capítulo 26 se estudió el condensador como un dispositivo electrostático capaz de alma­
                                 cenar carga. El proceso de cargar y descargar condensadores en un circuito de ca proporciona
                                 un medio eficaz para regular y controlar el flujo de carga.  Sin embargo, antes de analizar los
                                 efectos de capacitancia en un circuito de ca, es conveniente describir el crecimiento y la re­
                                 ducción de la carga en un condensador.
                                    Considere el circuito ilustrado en la figura 32.1, que contiene sólo un condensador y una
                                 resistencia.  Cuando el interruptor se mueve a Sv el condensador empieza a cargarse rápida­
                                 mente mediante la corriente i. Sin embargo, a medida que aumenta la diferencia de potencial
                                 QIC entre las placas del  condensador, la razón de flujo de la carga al condensador disminu­
                                 ye. En cualquier instante, la caída de potencial iR a través del resistor debe  ser igual  que la
                                 diferencia de potencial entre el voltaje  (VB)  de la batería y la fuerza contraelectromotriz del
                                 condensador. Expresado simbólicamente
                                                                  Vb ~ ®  =  ¡R                          (32.1)

                                    donde i =  corriente instantánea
                                         Q  =  carga instantánea en el condensador


                                                                      Interruptor
                                                                       S,      R







                                 Figura 32.1  Diagrama de un circuito que muestra un método para cargar y descargar un condensador.
