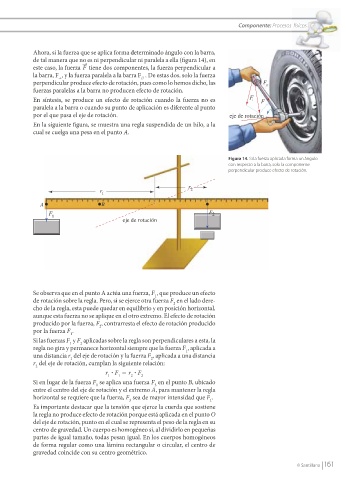

Componente: Procesos físicosProcesos físicos

Ahora, si la fuerza que se aplica forma determinado ángulo con la barra,
de tal manera que no es ni perpendicular ni paralela a ella (figura 14), en
este caso, la fuerza F tiene dos componentes, la fuerza perpendicular a
la barra, F , y la fuerza paralela a la barra F . De estas dos, solo la fuerza
//
>
perpendicular produce efecto de rotación, pues como lo hemos dicho, las F //
fuerzas paralelas a la barra no producen efecto de rotación.
En síntesis, se produce un efecto de rotación cuando la fuerza no es F � F
paralela a la barra o cuando su punto de aplicación es diferente al punto
por el que pasa el eje de rotación. eje de rotación
En la siguiente figura, se muestra una regla suspendida de un hilo, a la
cual se cuelga una pesa en el punto A.

Figura 14. Si la fuerza aplicada forma un ángulo
con respecto a la barra, solo la componente
perpendicular produce efecto de rotación.

U U U
U

$ %
) ) ) ) ) ) ) ) ) )

HMH GH URWDFLyQ

Se observa que en el punto A actúa una fuerza, F , que produce un efecto
1
de rotación sobre la regla. Pero, si se ejerce otra fuerza F en el lado dere-
2
cho de la regla, esta puede quedar en equilibrio y en posición horizontal,
aunque esta fuerza no se aplique en el otro extremo. El efecto de rotación
producido por la fuerza, F , contrarresta el efecto de rotación producido
2
por la fuerza F .
1
Si las fuerzas F y F aplicadas sobre la regla son perpendiculares a esta, la
2
1
regla no gira y permanece horizontal siempre que la fuerza F , aplicada a
1
una distancia r del eje de rotación y la fuerza F , aplicada a una distancia
2
1
r del eje de rotación, cumplan la siguiente relación:
2
r ? F 5 r ? F 2
1
2
1
Si en lugar de la fuerza F se aplica una fuerza F en el punto B, ubicado
1
3
entre el centro del eje de rotación y el extremo A, para mantener la regla
horizontal se requiere que la fuerza, F sea de mayor intensidad que F .
3 1
Es importante destacar que la tensión que ejerce la cuerda que sostiene
la regla no produce efecto de rotación porque está aplicada en el punto O
del eje de rotación, punto en el cual se representa el peso de la regla en su
centro de gravedad. Un cuerpo es homogéneo si, al dividirlo en pequeñas
partes de igual tamaño, todas pesan igual. En los cuerpos homogéneos
de forma regular como una lámina rectangular o circular, el centro de
gravedad coincide con su centro geométrico.
